產品簡介
我國目前是世界上水庫大壩最多的國家，隨著大壩建設的快速增多，大壩的安全性問題越來越突出，引起了我國政府的高度重視，大壩的安全監測技術也得到了迅速發展。水庫大壩安全監測系統是通過儀器觀測水利水電工程主體結構、地基基礎、兩岸邊坡、庫區水位、地下水、降水量以及周圍環境進行數據采集，采集數據經過4G或有限網絡實時傳輸至監控中心進行數據自動分析、自動預警。以此為大壩的安全運行提供可靠的數據支持。

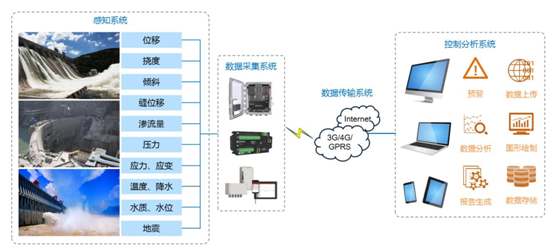

系統組成
水庫大壩監測系統主要由自動化專業監測設備、數據采集設備、數據傳輸模塊、安全監測預警披平臺軟件、預警設備等組成。
監測方案
地表位移：使用高精度多頻段GNSS監測系統或一體化拉線地表位移監測儀及非接觸式激光測距儀對大壩建筑主體、岸坡等進行地表變形數據采集。
垂直位移：采用壓差式靜力水準儀對大壩的垂直位移變形情況進行實時監測。
深部位移：在地質鉆孔中利用雙軸固定式測斜儀對大壩內部不同深度的位移變形情況進行實時監測。
降雨量：采用一體式降雨量監測設備對大壩進行區域化降水量監測。
庫區水位:采用非接觸式超聲波傳感器對大壩的庫區水位進行實時監測。
浸潤線：采用高精度滲壓計設備對大壩的孔隙水壓力及壩體浸潤線進行實時監測。
功能特點
? 具有完善的防雷措施，可全天候運行，不受野外惡劣環境的影響，具有太陽能供電系統可實現野外全自動無人值守的監測應用。
? 高精度全自動數據采集，監測頻率可根據實際需要進行調整。
? 可根據實際需要選擇數據無線傳輸模式，支持2G\3G\4G、RF、北斗通信等多種傳輸模式。
? 監測預警后臺支持多種預警功能，可通過軟件界面、短信、郵件等預警方式通知相關人員。
